Vandens tiekimo sistema Omnigena MH1300 1,45kW

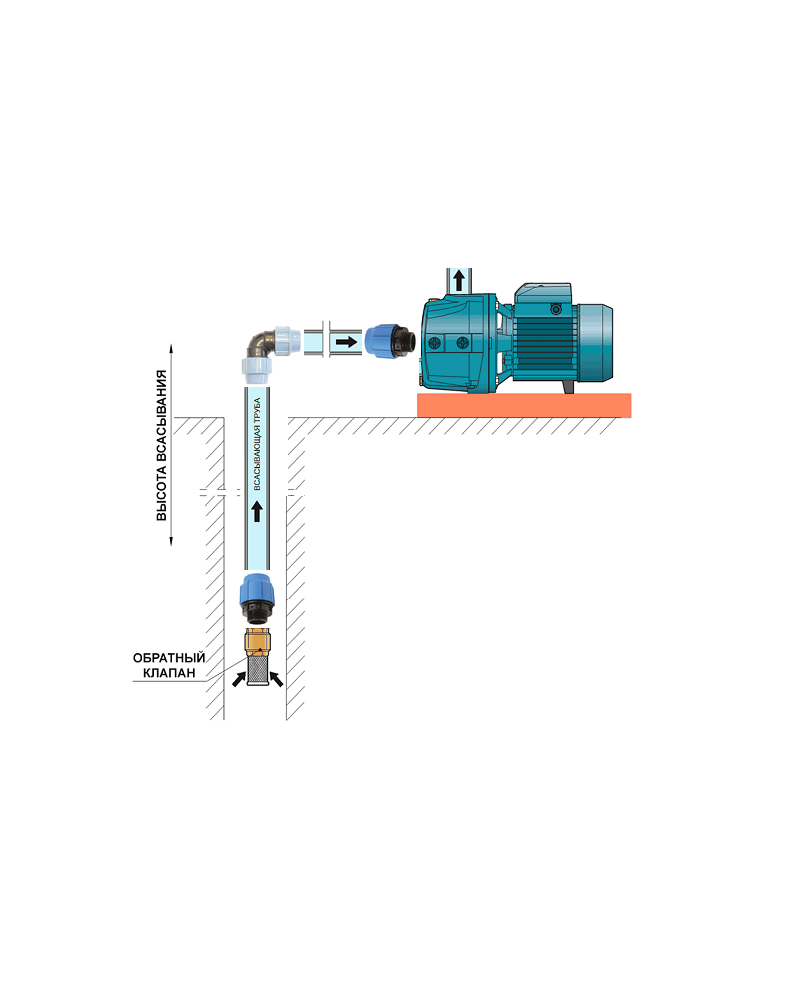

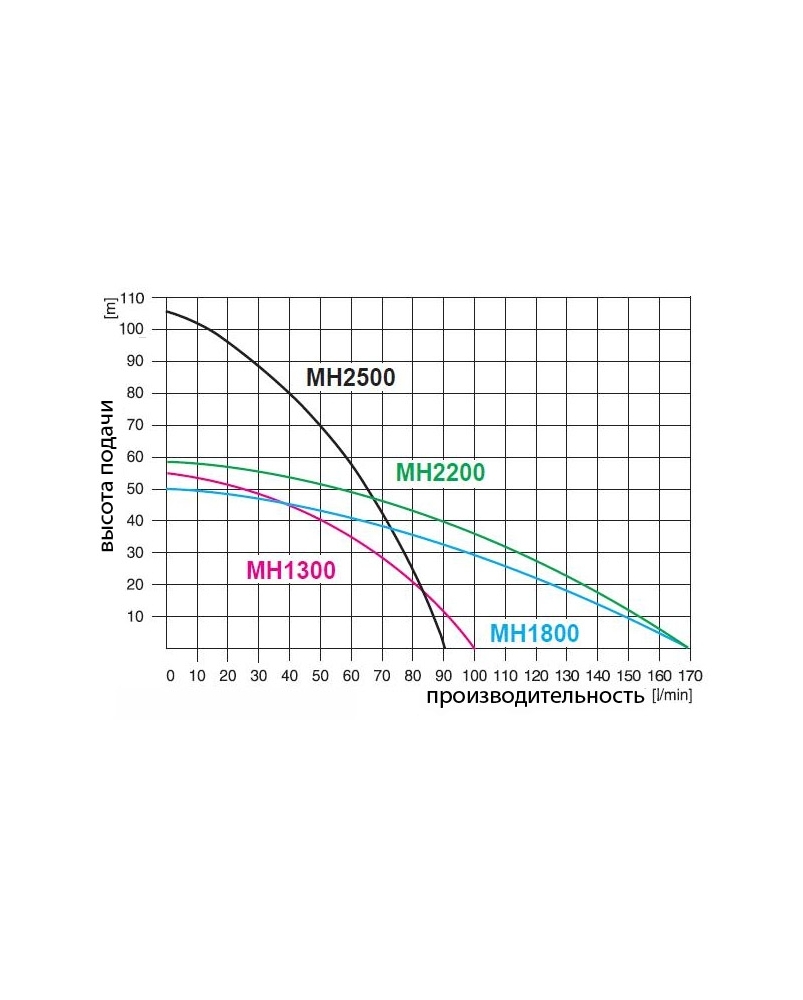

Vandens tiekimo sistema Omnigena MH1300, vadinama hidroforu, skirta siurbti šaltą, švarų vandenį iš vandenviečių ne gilesnių nei 8m ir tiekti jį vartotojams. Šios sistemos pilnai aprūpins vandeniu individualius namus, kotedžus nedideles gamybines įmones. Šios konstrukcijos hidroforai plačiai naudojami žemės ūkyje, tiekiant vandenį sodų ir daržų laistymo sistemoms, taip pat vandens tiekimui priešgaisrinėms sistemoms. Komunalinio aptarnavimo įmonės Omnigena MH sistemas naudoja vandens slėgio pakėlimui magistraliniuose vandentiekiuose. Šių sistemų siurbliai MH1300 išsiskiria savo konstrukcija. Tai daugiapakopiai siurbliai pasižymintys tyliu darbu ir dideliu našumu. Omnigena MH1300 sistemos įsiurbto vandens slėgį pakelia iki 5,5 barų, tai yra iškelia vandens stulpą net iki 55 metrų. Įvertinant šios sistemos charakteristikas reikia pažymėti našumą - maksimalus tiekiamo vandens debitas siekia net 100 l/min arba 6,0 m³/val. Tai aukštos charakteristikos, lyginant su kitų gamintojų tokio pačio tipo sistemomis. Automatinė vandens tiekimo sistema (hidroforas) sudaryta iš keletos komponentų, sujungtų tarpusavyje ir užtikrinančių nustatyto slėgio vandentiekyje palaikymą. Pagrindiniai elementai - siurblys, išsiplėtimo indas, slėgio relė, manometras, antivibracinė žarna jungianti siurblį su išsiplėtimo baku. Vartojant vandenį ir mažėjant vandentiekyje slėgiui, automatinė slėgio relė įjungia siurblį. Siurblys pripildo sistemą ir pakelia vandens slėgį sistemoje. Slėgiui pasiekus nustatytą viršutinę reikšmę, relė išjungia siurblį. Tokiu principu dirbdama vandens tiekimo sistema palaiko nustatytus vandentiekio slėgio parametrus. Slėgio relės veikimo principas pagrįstas kontaktų susijungimu, tuomet siurblys įjungiamas arba pakilus slėgiui, kontaktai atsijungia išjungdami siurblį. Dažniausiai sistemoje naudojamas nuo 1,5 iki 3,0 barų slėgis. Slėgio reikšmės nustatomos ir reguliuojamos dviejų varžtų, esančių po relės dangteliu pagalba. Sukdami varžtus pagal laikrodžio rodyklę slėgį didinsime, prieš laikrodžio rodyklę - mažinsime. Apatinė slėgio reikšmė nustatoma didesniu varžtu, viršutinė - mažesniu. Sistemoje labai svarbų vaidmenį atlieka išsiplėtimo indas, į kurio membraną patenka siurbiamas vanduo. Išsiplėtimo bakelio paskirtis - užtikrinti teisingą siurblio darbą, bei apsaugoti visą vandentiekio sistemą nuo hidraulinių smūgių. Indo ertmė yra pripildyta suspausto oro, kurio slėgis turi būti 0,2-0,3 bar mažesnis už nustatytą siurblio įjungimo reikšmę. Rekomenduojamas išsiplėtimo bako oro slėgis 1,4-2,0 bar. Oro slėgis nustatomas ir reguliuojamas oro vožtuvo pagalba, sumontuoto užpakalinėje bako dalyje. Vandens tiekimo sistemos (hidroforo) reguliavimą galime išskirti į du etapus: oro slėgio reguliavimas išsiplėtimo inde ir sistemos siurblio įjungimo-išjungimo slėgių nustatymas. Teisingai sukomplektuotos ir sureguliuotos sistemos siurblio įjungimo-išjungimo ciklų skaičius neturi viršyti 15 per valandą.
