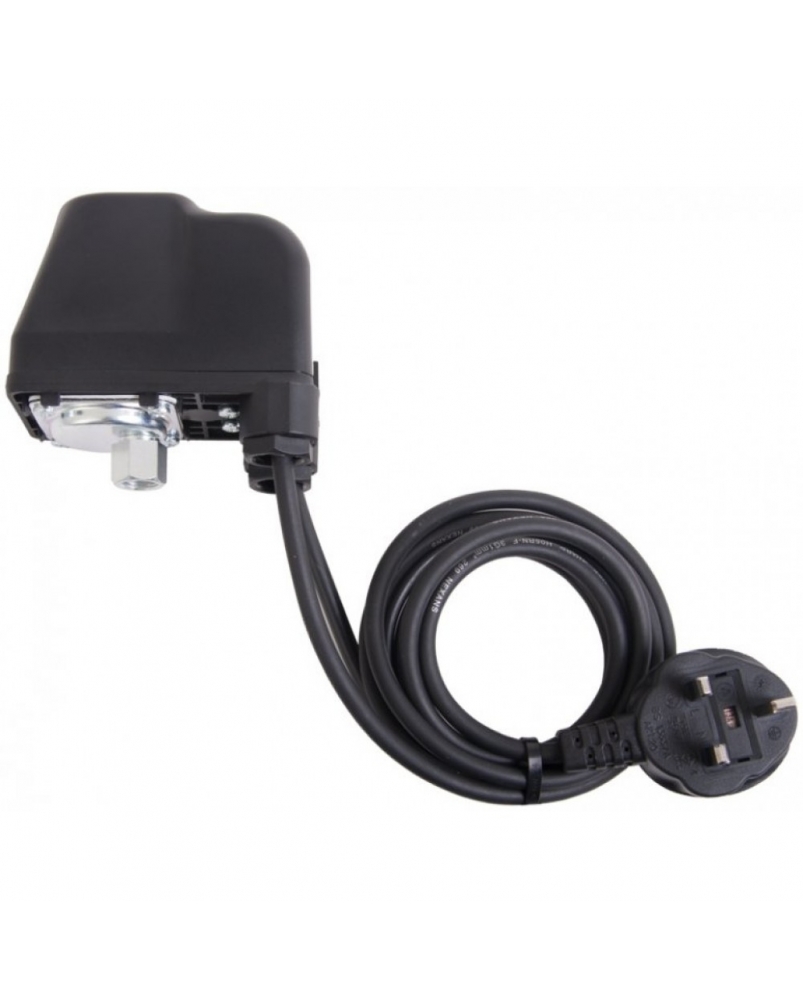

Slėgio relė PM/5 su kabeliu ir judančia prijungimo veržle

Slėgio relės PM/5 su kabeliu ir judančia veržle  - tai relės taupančios įrangos montavimo laiką!

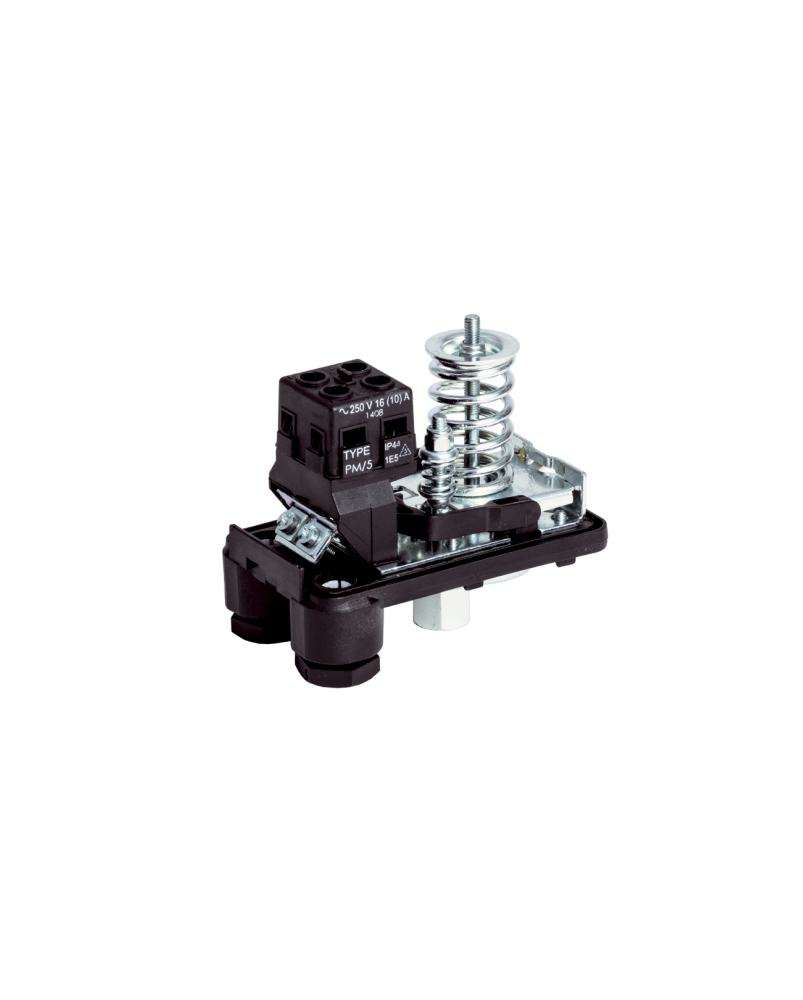

Dėl paprasto ir greito montavimo, slėgio relės PM/5 su kabeliu ir judančia veržle ypač vertinamos profesionalių montuotojų. Judanti veržlė supaprastina montavimo darbus ir taupo laiką prijungiant relę prie vandentiekio sistemos. Slėgio relė - tai vienas iš vandens tiekimo sistemos elementų, skirtas automatiškai įjungti arba išjungti siurblį, priklausomai nuo vandens slėgio pokyčio sistemoje.  Slėgio relės veikimo principas pagrįstas tuo, kad vandens slėgiui sistemoje pasiekus maksimalų nustatytą dydį apie 2,5-5,0 bar, atsijungia relės kontaktai. Kadangi vienas iš kontaktų yra sujungtas su siurblio varikliu, jis automatiškai išjungia siurblį. Sistemoje sumažėjus slėgiui iki nustatytos žemiausios ribos apie 1,2-1,8 barų relės kontaktai vėl susijungia ir automatiškai įjungia siurblio variklį. Sistemoje vėl kyla slėgis ir siurblio variklis išjungiamas, kai pasiekiamas didžiausias nustatyta slėgio riba. Tokiu principu sistemos siurblys yra įjungiamas ir išjungiamas, o vandens slėgis svyruoja nustatytame intervale, dažniausiai nuo 1,5 iki 3,0 barų. Slėgis sistemoje nustatomas ir reguliuojamas dviem varžtais esančiais po relės dangteliu. Apatinė slėgio vertė reguliuojama didesniu varžtu, viršutinė - mažesniu. Sukdami varžtą pagal laikrodžio rodyklę slėgį sistemoje didinsime, prieš laikrodžio rodyklę - mažinsime.

Vandens sistemos reguliavimas susideda iš dviejų etapų:

1. išsiplėtimo indo oro slėgio nustatymas;
2. siurblio įjungimo ir išjungimo darbo ciklo nustatymas.

Oro slėgis išsiplėtimo inde matuojamas išleidus vandenį iš išsiplėtimo indo ir išjungus vandens sistemos siurblį. Išsiplėtimo indo
galinėje dalyje yra specialus oro vožtuvas (nipelis) skirtas oro pripūtimui ar išleidimui. Slėgis inde matuojamas manometru, naudojamu matuoti oro slėgį automobilių padangose. Esant per mažam oro slėgiui inde, oras pripučiamas automobiline pompa. Išsiplėtimo indams 24 L rekomenduojamas oro slėgis nuo 1,5 iki 2,0 barų, indams nuo 50 iki 100 L rekomenduojamas slėgis - 1,7-2,0 barų.

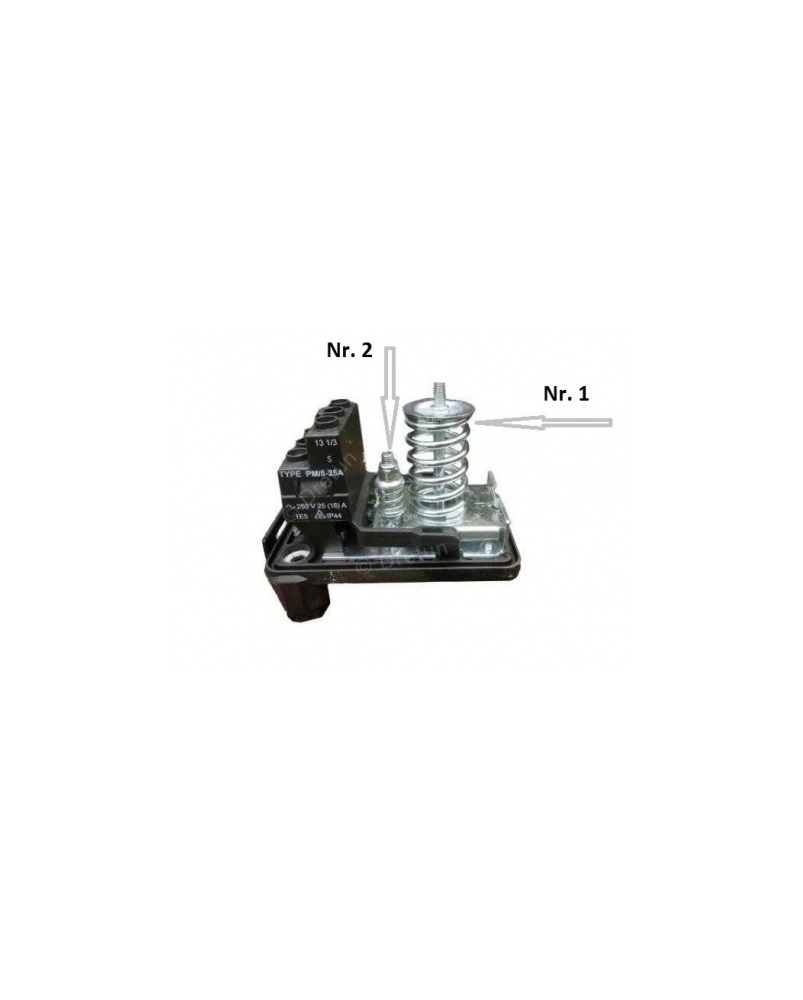

Sureguliavus slėgį išsiplėtimo inde, įjunkite vandens siurblį ir pripildykite sistemą vandeniu. Išsiplėtimo indo membrana prisipildo vandeniu ir po kurio laiko siurblys išsijungia. Sistemos manometras parodys slėgį (viršutinę ribą), prie kurio išjungiamas siurblys. Jei slėgio reikšmė skiriasi nuo rekomenduojamos tai didesnio varžto pagalba nustatysime mums reikalingą slėgio reikšmę. Analogiškai nustatysime ir apatinę reikšmę. Atsukus vandentiekio sistemoje esantį čiaupą, leisime mažėti vandens slėgiui. Pasiekus minimalią slėgio vertę automatiškai įsijungs siurblys. Manometras parodys slėgio ribą. Jei ji skiriasi nuo rekomenduojamos, didesnio varžto pagalba, nustatysime reikalingą slėgį. Rekomenduojamas sistemos slėgių skirtumas tarp minimalaus ir maksimalaus yra 1,4 bar.
Svarbu žinoti, kad slėgis įjungiantis siurblį turi būti 10% didesnis už oro slėgį inde. Nesilaikant šios taisyklės trumpės siurblio ir išsiplėtimo indo eksploatavimo laikas.
