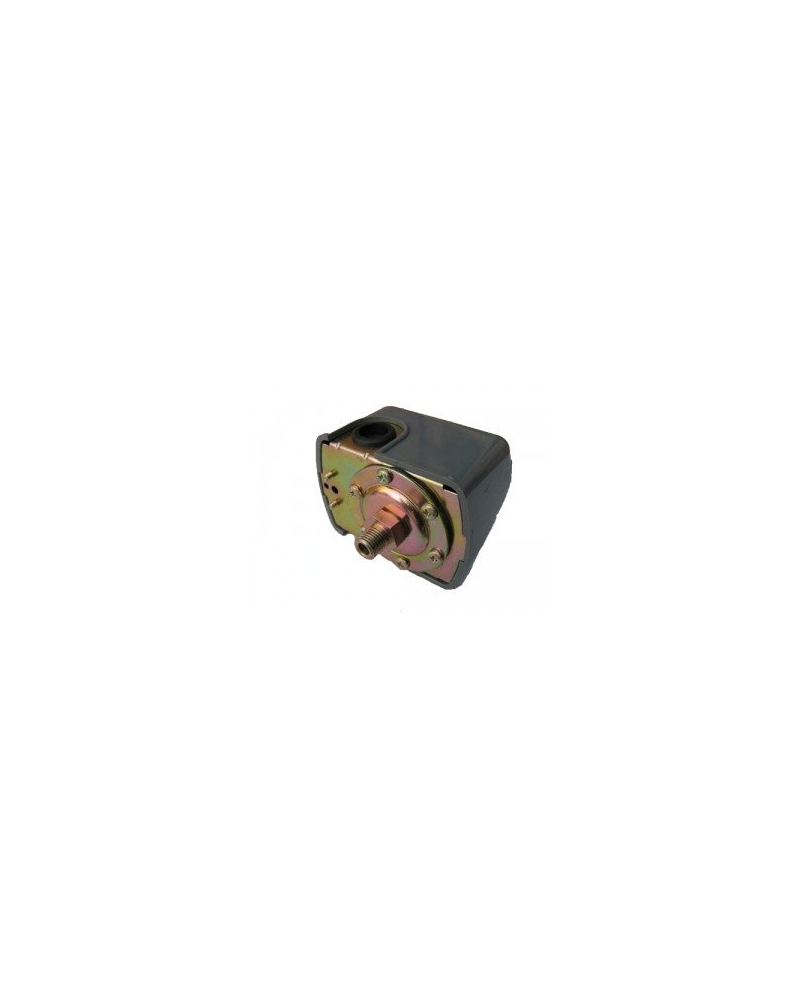

Slėgio relė su išoriniu sriegiu Omnigena

Slėgio relė - tai vienas iš vandens tiekimo stotelės elementų, skirtas automatiškai įjungti arba išjungti stotelės siurblį, priklausomai nuo
esančio vandens slėgio sistemoje.
   Slėgio relės veikimo principas pagrįstas tuo, kad vandens slėgiui sistemoje pasiekus maksimalų nustatytą dydį apie 2,5-3,0 barus, veikiami
specialios membranos, atsijungia relės kontaktai. Kadangi vienas iš kontaktų yra sujungtas su siurblio varikliu, jis automatškai išjungia siurblį.
Sistemoje sumažėjus slėgiui iki nustatytos žemiausios ribos apie 1,5-1,8 barų relės kontaktai vėl susijungia ir automatiškai įjungia siurblio
variklį. Sistemoje vėl kyla slėgis ir siurblio variklis išjungiamas, kai pasiekiamas didžiausias nustatytas slėgis. Tokiu principu sistemos siurblys
yra įjungiamas ir išjungiamas, o vandens slėgis svyruoja nustatytame intervale, dažniausiai nuo 1,5 iki 3,0 barų.

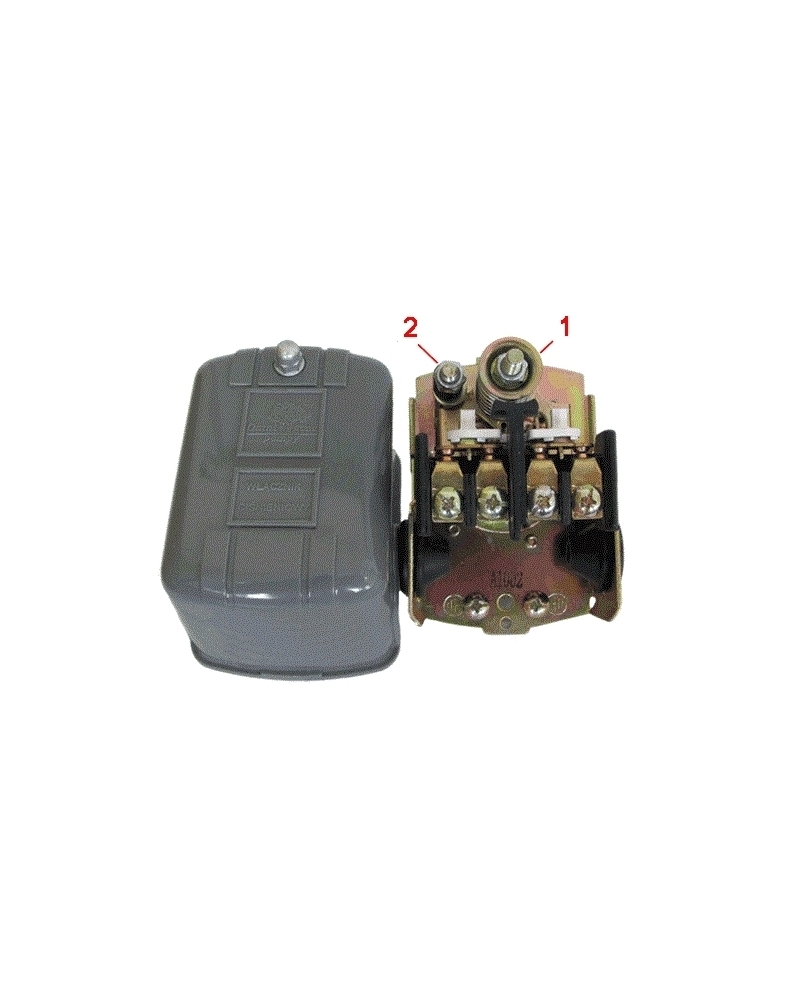

   Slėgis sistemoje nustatomas ir reguliuojamas dviem varžtais esančiais po relės dangteliu. Apatinė slėgio vertė reguliuojama didesniu varžtu,
 2-oje nuotraukoje pažymėtu Nr. 1. Sukdami varžtą pagal laikrodžio rodyklę slėgį sistemoje didinsime, prieš laikrodžio rodyklę - mažinsime.
 Slėgio relės reguliavimas susideda iš dviejų etapų: oro slėgio nustatymas išsiplėtimo inde,
                                                                                 vandens tiekimo stotelės įjungimo ir išjungimo nustatymas.
  Oro slėgis išsiplėtimo inde matuojamas esant tuščiam išsiplėtimo indui ir išjungus vandens tiekimo stotelę nuo elektros tinklo. Išsiplėtimo indo
galinėje dalyje yra specialus vožtuvas (nipelis) skirtas oro pripūtimui ar išleidimui. Slėgis inde matuojamas manometru, naudojamu matuoti oro
slėgį automobilių padangose. Esant per mažam oro slėgiui inde, oras pripučiamas automobiline  pompa. Išsiplėtimo indams 24 L rekomenduojamas
oro slėgis nuo 1,5 iki 2,0 barų, indams nuo 50 iki 100 L rekomenduojamas slėgis - 1,7-2,0 barų.
   Sureguliavus slėgį išsiplėtimo inde įjunkite vandens tiekimo stotelę į elektros tinklą. Siurblys pradeda dirbti, pripildo sistemą ir indo membraną
vandeniu ir po kurio laiko išsijungia. Stotelės manometras parodys slėgį (viršutinę ribą), prie kurio išjungiamas siurblys. Jei slėgio reikšmė skiriasi
nuo rekomenduojamos tai varžto Nr. 2 (nuotrauka Nr. 2) pagalba nustatysime mums reikalingą slėgio reikšmę. Analogiškai nustatysime ir apatinę
reikšmę. Atsukus vandentiekio sistemoje esantį čiaupą, leisime mažėti vandens slėgiui. Pasiekus minimalią slėgio vertę automatiškai įsijungs
siurblys. Manometras parodys slėgio ribą. Jei ji skiriasi nuo rekomenduojamos, varžto Nr. 1 (nuotrauka Nr. 2) pagalba, nustatysime reikalingą slėgį.
     Svarbu žinoti, kad slėgis įjungiantis siurblį turi būti 10% didesnis už oro slėgį inde. Nesilaikant šios taisyklės trumpinsime guminės diafragmos
  eksploatavimo laiką.
